光纤信道和链路测试

作者:昊瑞尔来源:上海智鹍it外包公司 时间:2020-12-28 13:34:30浏览量:149



  网络是我们现在生活中比不缺少的,同样也是企业不可或者缺的重要基础,那么光纤信道就是尤为重要,今天小编就来为大家来介绍一下光纤信道和链路的测试,

  等级测试应符合下列规定:

  1)测试内容应包括光纤信道或链路的衰减、长度与极性;

  2)应使用光损耗测试仪OLTS测量每条光纤链路的衰减并计算光纤长度。

  2等级2测试应包括等级1测试要求的内容,还应包括利用OTDR曲线获得信道或链路中各点的衰减、回被损耗值。

  C.0.2测试应符合下列规定:

  1在施工前进行光器材检验时,应检查光纤的连通性。也可采用光纤测试仪对光纤信道或链路的衰减和光纤长度进行认证测试。

  2当对光纤信道或链路的衰减进行测试时,可测试光跳线的衰减值作为设备光缆的衰减参考值,整个光纤信道或链路的衰减值应符合设计要求。

  C.0.3综合布线工程所采用光纤的性能指标及光纤信道指标应符合设计要求,并应符合下列规定:

  1不同类型的光缆在标称的波长,每公里的最大衰减值应符合表C.0.3-1的规定。

  表C.0.3-1光纤衰减限值(dB/km)

表C.0.3-1光纤衰减限值(dB/km)

  2光缆布线信道在规定的传输窗口测量出的最大光衰减不应大于表c.0.3-2规定的数值,该指标应己包括光纤接续点与连接器件的衰减在内。

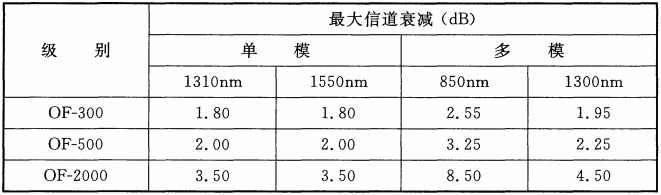

  表c.0.3-2光缆信道衰减范围

表c.0.3-2光缆信道衰减范围

  注:光纤信道包括的所有连接器件的衰减合计不应大于1.5dB。

  3光纤信道和链路的衰减也可按下式计算,光纤接续及连接器件损耗值的取定应符合表c.0.3-3的规定:

  光纤信道和链路损耗=光纤损耗+连接器件损耗+光纤接续点损耗(c.0.3-1)

  光纤损耗=工光纤损耗系数(dB/km)×光纤长度(km)(c.0.3-2)连

  接器件损耗=连接器件损耗/个×连接器件个数(c.0.3-3)

  光纤接续点损耗=光纤接续点损耗/个×光纤连接点个数(c.0.3-4)

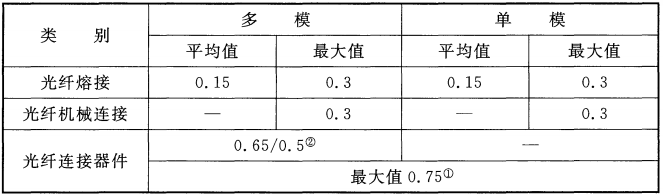

  表c.0.3-3光纤接续及连接器件损耗值(dB)

表c.0.3-3光纤接续及连接器件损耗值(dB)

  注:①为采用预端接时含MPO-LC转接器件。

  ②针对高要求工程可选0.5dB

  c.0.4光纤到用户单元系统工程光纤链路测试应符合下列规定。

  1光纤链路测试连接模型应包括两端的测试仪器所连接的光纤和连接器件(图c.0.4)。

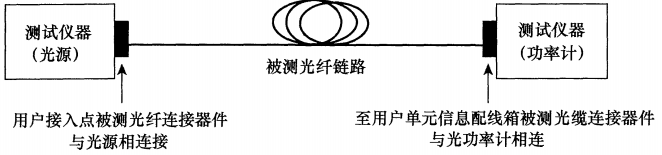

  图c.0.4光纤链路衰减测试连接方式


  2工程检测中应对上述光链路采用1310nm波长进行衰减指标测试。

  3用户接入点用户侧配线设备至用户单元信息配线箱,光纤链路全程衰减限值可按下式计算:

  β=αfLmax+(N+2)αj(c.0.4)

  式中:β一一用户接入点用户侧配线设备至用户单元信息配线箱光纤链路衰减(dB);

  αf一一光纤衰减常数(dB/km),采用G.652光纤时为0.36dB/km,采用G.657光纤时为0.38dB/km~0.40dB/km;

  Lmax一一用户接人点用户侧配线设备至用户单元信息配线箱光纤链路最大长度(km);

  N——用户接入点用户侧配线设备至用户单元信息配线箱光纤链路中熔接的接头数量;

  2——光纤链路光纤终接数(用户光缆两端);

  αj——光纤接续点损耗系数,采用热熔接方式时为0.06dB/个,采用冷接方式时为0.1dB个。
